معايير رسم مخطط معماري ليست مجرد قواعد ثابتة، بل هي أدوات اتصال بصرية تتطور مع تطور تقنيات التصميم، من الرسم اليدوي إلى برامج الـCAD والـBIM. كلما أصبحت المشاريع أكثر تعقيدًا، ازدادت أهمية الالتزام بهذه المعايير لضمان الوضوح والدقة وسلاسة التنسيق. يسعى هذا الدليل إلى توضيح أهم المعايير التي يجب الالتزام بها عند رسم مخطط معماري، سواء على مستوى الخطوط والرموز أو مقاييس الرسم والتعليقات، وصولًا إلى تنسيق اللوحات والتحكم في الإصدارات.
ما هي معايير رسم مخطط معماري؟
تُعد معايير رسم مخطط معماري ركيزة أساسية في عملية تصميم وتنفيذ المباني، فهي التي تضمن الاتساق والوضوح والدقة في إنتاج وقراءة الرسومات. هذه المعايير تشكّل لغة مشتركة بين المعماريين والمهندسين والمقاولين والعملاء، مما يقلّل الأخطاء، ويُسهل اتخاذ القرارات، ويضمن الالتزام بالأنظمة واللوائح الهندسية.
تطور معايير رسم مخطط معماري
تاريخ رسم مخطط معماري يعكس تطور العمارة نفسها. فمن الرسومات الكلاسيكية إلى المخططات الرقمية المتقدمة، تغيّر أسلوب توثيق المباني جذريًا.
والتي تطورت لاحقًا مع ظهور برامج الرسم، لتدمج بين المبادئ التقليدية وإمكانات التكنولوجيا الحديثة.
أهمية معايير رسم مخطط معماري: لماذا تعتبر معايير رسم المخطط المعماري ضرورية؟
تعد المخططات المعمارية الوسيلة الأساسية لنقل المعلومات الفنية في قطاع البناء. بدون معايير واضحة ومتفق عليها، تصبح الرسومات عرضة للتفسيرات الخاطئة، ما قد يؤدي إلى:
- أخطاء مكلفة أثناء البناء
- تأخير في التنفيذ
- تعارضات بين التخصصات
- مخاطر تتعلق بالسلامة
وتبرز أهمية هذه المعايير في الجوانب التالية:
1. الاتساق
تضمن استخدام الأسلوب نفسه في جميع الرسومات، مما يسهل قراءتها وفهمها.
2. الوضوح
تقلل الالتباس، خصوصًا عند التعامل مع فرق كبيرة ومتعددة التخصصات.
3. الامتثال
تفرض الجهات التنظيمية اعتماد أنظمة رسم موحدة لضمان السلامة والجودة.
4. الكفاءة
تسريع مراحل التصميم والتدقيق والتنفيذ بفضل رسومات واضحة ومنظمة.
5. الاحترافية
تعكس جودة العمل وتمنح الثقة للمُلاك والمقاولين.
العناصر الأساسية في رسم مخطط معماري
1. أنواع الرسومات وتنسيقاتها
لكل نوع من الرسومات المعمارية وظيفة محددة، أهمها:

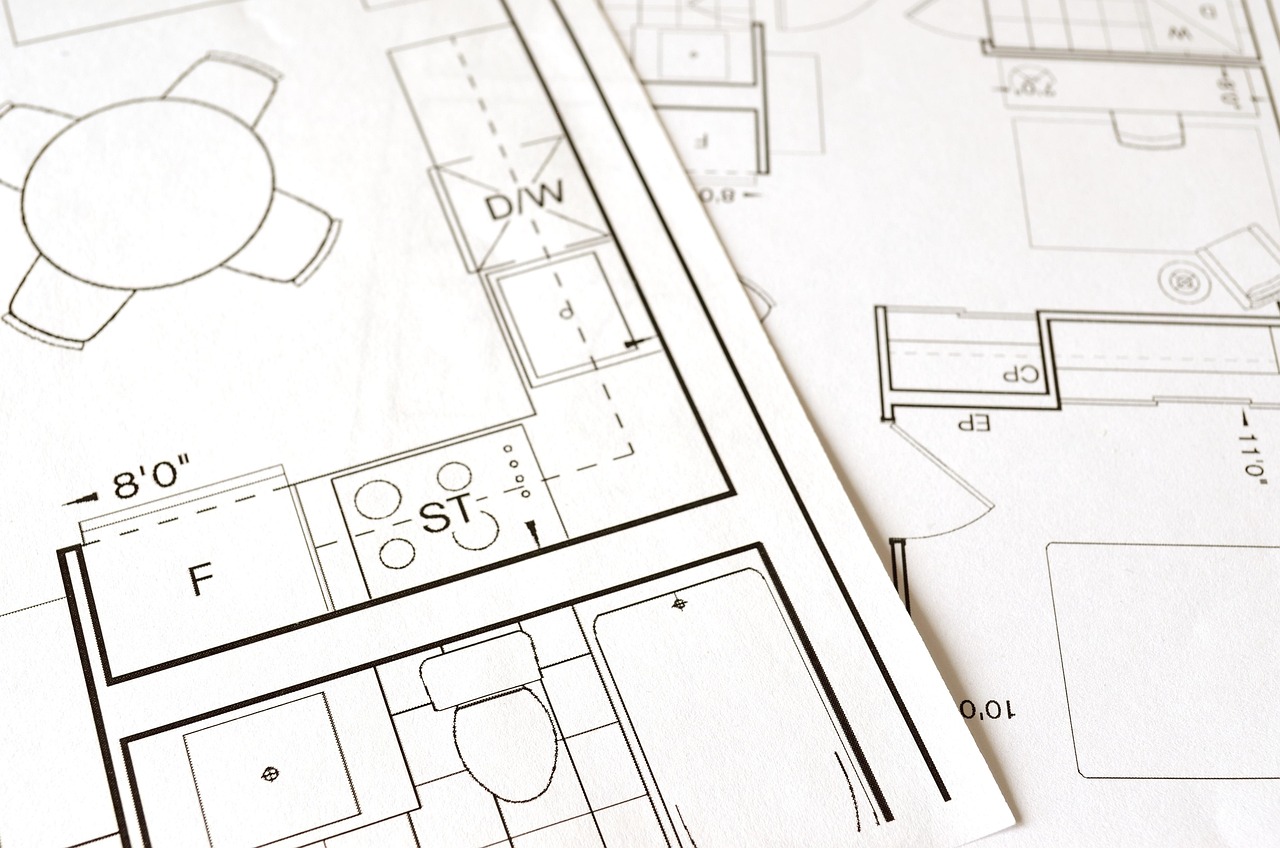

- المخططات الأفقية (Plans): توضح توزيع الفراغات والوظائف.
- الواجهات (Elevations): تعرض المنظر الخارجي للجدران.
- القطاعات (Sections): مقاطع توضح تفاصيل البناء الداخلية.
- التفاصيل المعمارية (Details): توضيح أجزاء دقيقة مثل الوصلات والمواد.
- الجداول (Schedules): مثل جدول الأبواب والنوافذ.
تتبع التنسيقات عادة معايير مثل:
- ISO المنظمة الدولية للمواصفات
- ANSI المؤسسة الأميركية للمعايير
وتتضمن هذه التنسيقات:
أحجام اللوحات، الهوامش، إطار اللوحة، البلوك التعريفي Title Block، جدول المراجعات.
2. الخطوط والنصوص (Typography)
الخطوط تُعد من أهم عناصر رسم المخطط المعماري، إذ تعبّر عن الحالة والوظيفة، اختيار خط واضح وقياس مناسب يعزز قراءة المخطط. تُفضّل الخطوط البسيطة مثل Arial بالحجم المناسب للمقياس الهندسي.
أنواع الخطوط:
- خط متصل سميك: حدود العناصر الأساسية والقص في المقاطع.
- خط متصل رفيع: خطوط الأبعاد، خطوط الامتداد، ملاحظات.
- خط متقطع: عناصر مخفية خلف جدار أو تحت مستوى الرؤية.
- خط سلسلة (Chain Line): يوضح المحاور أو خطوط التناظر.
- خطوط وهمية (Phantom Lines): تبين الوضع المحتمل أو البديل للأجزاء المتحركة.
أوزان الخطوط والهرمية البصرية
الأوزان الخطية توضح العلاقة بين عناصر الرسم:
- تُستخدم الخطوط الثقيلة للعناصر المهمة، والخفيفة للتفاصيل الثانوية.
- يجب أن تكون متناسقة داخل كل مشروع.
3. الرموز والتوضيحات
الرموز الموحدة تُسهّل التواصل بين المختصين. وتشمل:
- رموز الأبواب: اتجاه الفتح، نوع الباب، رقمه.
- رموز النوافذ: نوع الإطار، اتجاه الفتح.
- رموز الكهرباء: مفاتيح، مقابس، إنارة.
- الرموز الإنشائية: الأعمدة، الجسور، الأساسات.
يتوجب غالبًا الالتزام بمعايير مثل:
ISO — ANSI — AIA — BS
4. المقاييس والأبعاد
المقاييس الشائعة:
- 1:100 و 1:50 للمخططات العامة
- 1:20 و 1:10 للقطاعات التفصيلية
- 1:5 و 1:2 للرسومات الدقيقة
معايير التباينDimension:
- وضع الأبعاد خارج حدود الرسم قدر الإمكان.
- تحديد الوحدات المستخدمة بوضوح (متر/سم).
- تجنب تكرار الأبعاد بشكل مبالغ فيه.
- استخدام نظام السلسلة (Chain Dimension) عند الحاجة.
5. التعليقات والنصوص (Annotation)
معايير النصوص تشمل:
- خط واضح مثل Arial أو
- حجم نص بين 3–5 مم لضمان القراءة.
- وضع الملاحظات بشكل موازٍ للعناصر.
- استخدام أسهم وقادة (Leader Lines) واضحة.
- اعتماد اختصارات ورموز قياسية.
6. الرسومات التفصيلية ومعلومات التنفيذ
الرسومات التفصيلية تمثل القلب التقني لأي مخطط معماري، ويجب أن تكون دقيقة وواضحة من حيث المواد والطبقات والقياسات.
7. التهشير وتنظيم المواد
استخدام تهشير موحد يسهم في التواصل الواضح مع المقاولين والمهندسين، ويمنع الالتباس عند التنفيذ.
معايير إضافية متخصصة عند رسم مخطط معماري
1. تنسيق اللوحات Drawing Sheets
يجب أن تتضمن كل لوحة:
- عنوان المشروع
- رقم اللوحة واسمه
- المقياس
- التاريخ
- جدول المراجعات
- اسم المصمم والمدقق
2. استخدام الألوان
في المخططات التنفيذية غالبًا لا يُستخدم اللون، لكن في المخططات التقديمية (Presentations) يمكن استخدام ألوان بشرط:
- أن تكون واضحة وغير مشوشة.
- التزام لون محدد لكل تخصص (مثل الأزرق للسباكة).
3. التحكم في الإصدارات Revisions
- تسجيل كل تعديل مع التاريخ والسبب.
- إبقاء تاريخ الإصدارات واضحًا في خانة المراجعات.
المعايير التنظيمية والصناعية عند رسم مخطط معماري
1. المعايير الدولية
- ISO :128قواعد الرسومات الفنية.
- ISO :5457أحجام لوحات الرسم.
- ISO :4157ترقيم الرسومات المعمارية.
2. المعايير الوطنية
- ANSI: Y14.1أحجام اللوحات والمعلومات التقنية.
- BS :1192 المعايير البريطانية لتنسيق الرسومات.
- اشتراطات البلديات المحلية (ضرورية للترخيص).
3. معايير برامج الرسم
- تسمية الطبقات Layers بشكل واضح.
- إعداد قوالب Templates ثابتة للمشاريع.
- استخدام بلوكات Blocks معيارية.
- إدارة الإصدارات داخل ملفات CAD أو
أفضل الممارسات في رسم مخطط معماري
1. ضبط الأبعاد بدقة
يجب أن تعكس الأبعاد الواقع المبني فعليًا، وأن تكون منظمة دون تكرار غير ضروري.
2. تمثيل الجدران بوضوح
استخدام طبقات متميزة بين الهيكل والمواد التشطيب يساعد على قراءة المخطط بدقة.
3. تنسيق مواقع الأبواب مع الأثاث والإنارة
تصادم بسيط بين فتحة باب وقطعة أثاث قد يسبب مشكلة كبيرة لاحقًا. التنسيق بين المخطط الأفقي ومخطط الأسقف ضروري لتفادي التعارضات.
4. تطوير المعايير باستمرار
المعايير ليست ثابتة؛ يجب تحديثها بناءً على نوع المشروع وأدوات الرسم الجديدة ومتطلبات العميل.
- تحديث المعايير بشكل دوري لمواكبة التطور الهندسي.
- تدريب الفرق التصميمية على أساليب الرسم الصحيحة.
- إجراء تدقيق جودة (Quality Check) لكل لوحة.
- استخدام مكتبات جاهزة وعناصر قياسية.
هل تبحث عن مكتب هندسي يقدم مخططات دقيقة واحترافية؟
شركة فكرة التصميم من مجموعة عبد الرحمن المعيبد، تقدم لك خدمات تصميم معتمدة سواءً التصميم المعماري السكني،التصميم المعماري الإداري والتصميم المعماري التجاري. تعتمد أعلى معايير رسم مخطط معماري لضمان جودة المشروع من الفكرة وحتى التسليم عبر:
1. استخدام أحدث برامج CAD وBIM
لتحقيق أعلى درجات الدقة في المخططات الهندسية والتنسيق بين التخصصات.
2. توحيد المعايير داخل فريق التصميم
من خلال قوالب رسم موحدة (Templates) ونظام تدقيق للجودة قبل تسليم أي مخطط.
3. تقديم مخططات تتوافق مع اشتراطات البلديات السعودية
بما يشمل الاشتراطات المعمارية، الإنشائية، والسلامة.
4. إنتاج مخططات تنفيذية عالية الوضوح
تتضمن تفاصيل دقيقة للأبواب والنوافذ، الجدران، التشطيبات، والأنظمة الكهربائية والميكانيكية.
5. تقديم خدمات تصميم متكاملة
تشمل:
- المخططات المعمارية
- الواجهات
- المناظير
- مخططات تطوير الفراغات
- مخططات التنفيذ والاعتماد الحكومي
الخلاصة
إن الالتزام بمعايير رسم مخطط معماري ليس إجراءً شكليًا، بل هو ركيزة أساسية لنجاح أي مشروع معماري. فهو يضمن وضوح الفكرة، وسهولة قراءة الرسومات، وتقليل الأخطاء في الموقع.
