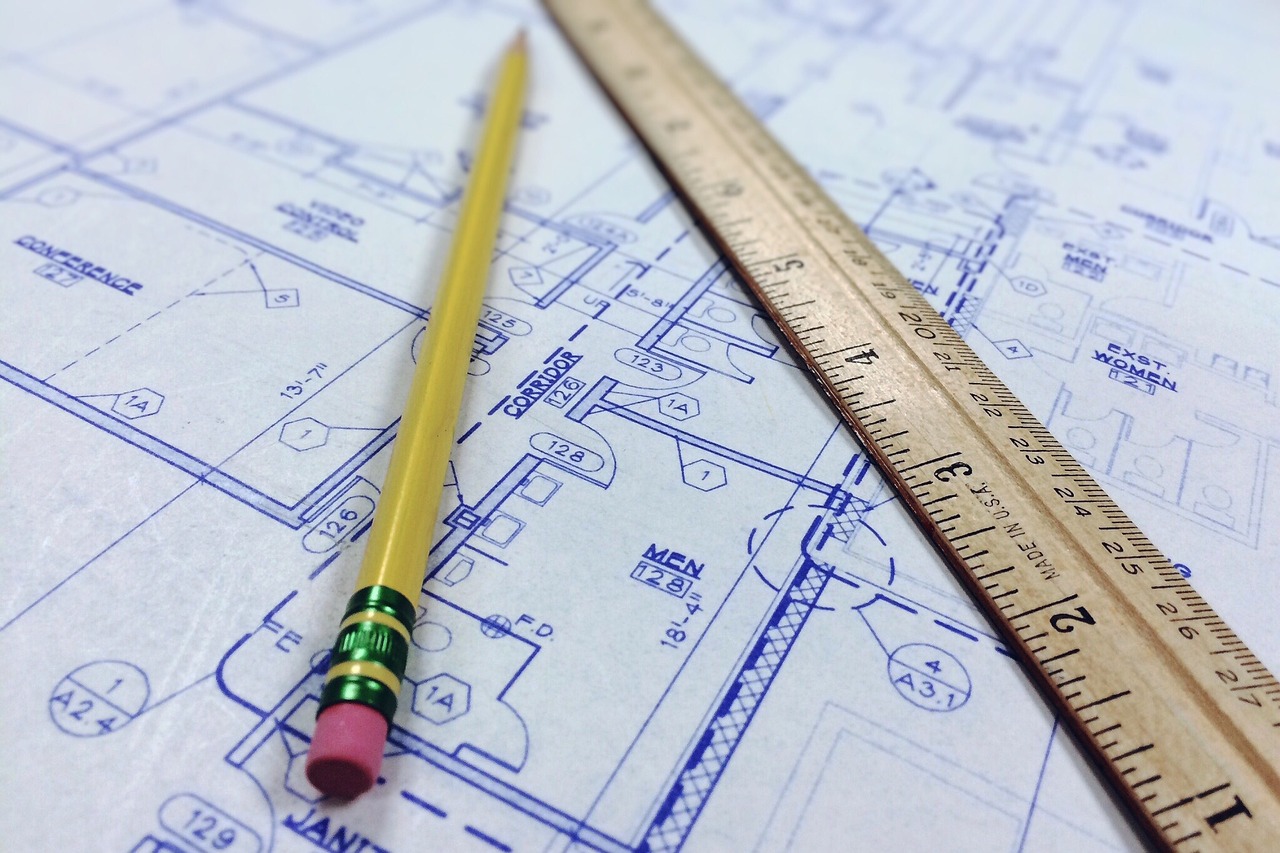

لا يمكن لأي مبنى مهما كان بسيطًا أن يبدأ دون مخطط معماري واضح. فالمخططات ليست رسومات فحسب، بل هي العقل الذي يوجه عملية البناء من الفكرة وحتى الافتتاح. ُتعرَّف المخططات المعمارية بأنها رسومات فنية وتقنية توضّح فكرة تصميم المبنى، وتشمل جميع تفاصيل التصميم من حيث الشكل والمساحات والتوزيع والأبعاد. يقوم بإعدادها متخصصون مثل المعماريين والمهندسين أو رسامي المخططات باستخدام برامج متقدمة لضمان أعلى درجات الدقة.
يتيح رسم مخطط معماري لفِرق العمل الاطلاع على تصور شامل للمشروع، عادة في شكل رسومات ثنائية الأبعاد (2D) أو ثلاثية الأبعاد (3D)، وتشمل:
- مخطط الموقع
- توزيع الفراغات
- المقاطع الرأسية
- الواجهات
- تفاصيل الإنشاء
- العلاقات بين عناصر البناء المختلفة
مخطط معماري: أهمية الرسومات المعمارية
1. ماهية الرسومات المعمارية
- الرسومات المعمارية (Architectural Drawings) هي وثائق تقنية تُعبّر عن تصميم المبنى، من الفكرة الأولية إلى التنفيذ العملي.
- تُستخدم هذه الرسومات لتوصيل الرؤية التصميمية بوضوح بين المعماريين، والمهندسين، والمقاولين، والجهات الأخرى المشاركة في المشروع.
- هي الأداة الأساسية التي تربط التصور النظري للتصميم بالواقع التنفيذي على أرض الموقع.
2. الدور التوجيهي للرسومات المعمارية
- تعمل هذه الرسومات كخريطة طريق للمشروع، حيث ترشد جميع الفرق (معماريين، مهندسين، مقاولي تنفيذ) إلى كيفية تنفيذ العمل بدقة.
- من خلال الرسومات، يمكن تحويل الأفكار المعمارية المجردة إلى عناصر عملية قابلة للتنفيذ.
- تسهم في تنظيم مراحل العمل المختلفة، بحيث يكون لدى كل طرف صورة واضحة لما يجب تنفيذه، في أي مرحلة، وبأي طريقة.
2. أهمية الدقة والتفصيل
- توفر الرسومات المعمارية تفاصيل دقيقة للغاية: الأبعاد، المواد، نوع التشطيبات، والصلات بين عناصر البناء.
- التفاصيل الدقيقة تتيح للفريق الفني معرفة الكيفية التي سيتم بها بناء كل جزء من أجزاء المشروع، وتحديد أفضل الطرق والمواد لتحقيق التصميم بكفاءة وجودة.
- هذا المستوى من التفصيل يسمح بتوقع الأخطاء قبل التنفيذ، وتقليل إعادة العمل، وتحسين التكلفة والجدول الزمني.
3. تعزيز التواصل بين الأطراف
- الرسومات المعمارية تسهّل التواصل بين المعماري والمقاول والمهندس، لأنها توفّر لغة بصرية مشتركة.
- من خلالها يمكن مناقشة التعديلات والتغييرات بوضوح، لأنها تعرض التصور الكامل للمشروع.
- تسهل الموافقة من العملاء والجهات التنظيمية بفضل الوضوح الذي توفره الرسومات في عرض الفكرة والتنفيذ المقترح.
4. تحسين الكفاءة وتقليل التكلفة
- بفضل الرسومات الدقيقة، يمكن تقدير الكميات المطلوبة من المواد بدقة، مما يقلّل من الهدر والتجاوزات في الميزانية.
- تسهم الرسومات في تسريع عملية اتخاذ القرار، لأن كل عنصر تصميمي موضّح بالكامل، مما يقلل من الوقت الضائع في المراجعة أو التصحيح.
- عند وجود خطة واضحة من البداية، يمكن جدولة العمل بكفاءة أعلى، ما يساهم في تقليل مدة المشروع وتقليل التكاليف التشغيلية.
5. الدعم القانوني والتنظيمي
- في عملية البناء، غالبًا ما تطلب السلطات التنظيمية مخططات معمارية معتمدة للتصاريح. الرسومات المعمارية توفر وثائق مطابقة لمتطلبات التشريع والبناء.
- الرسومات توفر أيضًا مرجعية قانونية للتعاقدات: تحدد ما يجب تنفيذه بالضبط وما هي المعايير والجودة المتوقعة.
6. التوثيق والصيانة المستقبلية
- بعد إتمام البناء، تبقى الرسومات المرجعية مصدرًا هامًا لمشروعات الصيانة أو التعديلات أو التوسعات في المستقبل.
- يمكن استخدامها كوثيقة مرجعية لفهم البنية المعمارية والتقنية للمبنى، مما يسهل صيانة الأنظمة الهندسية أو إجراء تغييرات لاحقة.
مخطط معماري: ماذا تتضمن المخططات المعمارية؟
تتكون المخططات المعمارية من مجموعة من الرسومات الأساسية التي تُعتبر العمود الفقري لأي مشروع بناء. فيما يلي أهمها:

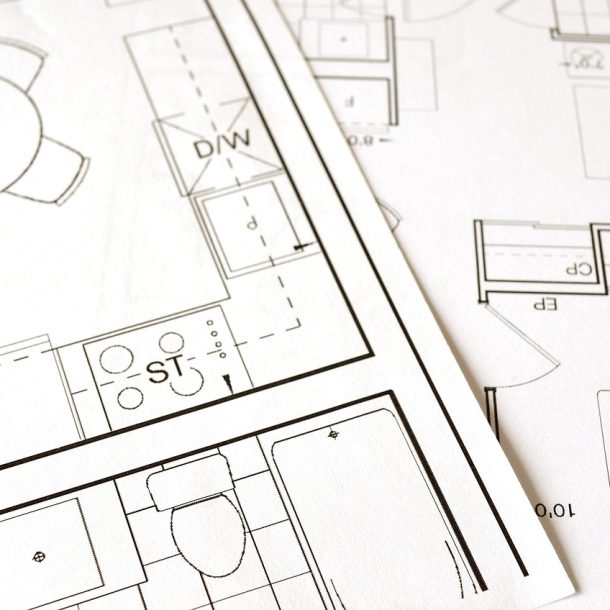

1. المخططات الأفقية Floor Plans
وهي رسومات ثنائية الأبعاد توضّح توزيع الفراغات داخل المبنى، وتُظهر:
- الجدران
- الأبواب والنوافذ
- الأثاث المقترح
- الأبعاد الدقيقة
- الرموز الفنية والملاحظات التنفيذية
تمثل هذه المخططات المنظور العلوي للمساحة وتعد من أهم عناصر رسم مخطط معماري.
2. الواجهات Elevations
تعرض الواجهات الشكل الخارجي للمبنى من جميع الجهات، وتوضح:
- نسب الارتفاع
- فتحات النوافذ والأبواب
- التشطيبات الخارجية
- شكل السقف والظلال
تساعد الواجهات المالك على تصور الشكل النهائي للبناء.
3. المقاطع Sections
المقاطع عبارة عن مخطط معماري تُظهر “قطعاً افتراضياً” في المبنى يوضح العلاقة بين الطوابق والعناصر الإنشائية مثل:
- الأعمدة
- الجدران
- الدرج
- الأسقف
هذه الرسومات تجمع بين الداخلي والخارجي في منظور واحد.
4. التفاصيل الفنية Details
تُستخدم لإظهار تفاصيل دقيقة مثل:
- التقاء الجدار بالسقف
- أسلوب تركيب المواد
- تفاصيل النوافذ والأبواب
- وصلات الحديد والخرسانة
وهي جزء لا يتجزأ من رسم المخططات المعمارية لأنها تمنع الأخطاء أثناء التنفيذ.
5. مخطط الموقع Site Plan
يقدم نظرة كلية للموقع الخارجي للمبنى، ويشمل:
- حدود الأرض
- ممرات السيارات
- الحدائق والمساحات الخضراء
- اتجاهات الشمس والرياح
يُعد مرجعاً أساسياً لتنظيم علاقة المبنى بمحيطه.
6. مخططات الأدوار (Floor Plans)
- أسماء الغرف ووظيفتها.
- الأبعاد الدقيقة (مقياس الرسم).
- الجدران (داخلية وخارجية) وموادها.
- الأعمدة والكمرات ومواقعها.
- السلالم، اتجاهها، ومواضعها.
- إشارات إلى المقاطع والرسومات التفصيلية.
- تفاصيل التدفئة/التكييف (غالبًا في رسم منفصل).
- توزيع الكهرباء (مخرج، لوحة، كابلات).
- توزيع المياه والصرف الصحي.
- تدابير السلامة من الحرائق (مخارج طوارئ، أجهزة إنذار).
- مستويات الأرضيات (مثلاً مستوى الأرض المنتهية).
7. رسومات هيكلية (Structural Drawings)
- توزيع الأعمدة، الكمرات، الأساسات، الحوائط الحاملة.
- قدرات التحميل (Load-bearing) لكل عنصر.
- مواصفات المواد الهيكلية (خرسانة، حديد، بلاطات).
- تفاصيل التوصيل بين العناصر (مثلاً كيف ترتبط الأعمدة بالكمرات).
- تفاصيل التسليح (حديد التسليح في الخرسانة (.
8. رسم الميكانيكا والكهرباء والسباكة والحريق (MEPF)
- تخطيط نظم التهوية والتكييف (HVAC).
- الأسلاك الكهربائية، اللوحات، أماكن المآخذ والإضاءة.
- شبكات المياه وأنابيب الصرف الصحي.
- وحدات معالجة الهواء، القنوات، المداخل والمخارج.
- أنظمة إنذار الحريق، رشاشات، وأنابيب الطوارئ.
9. مخططات السقف (Roof Plans)
- تصميم السقف، انحداراته، وأنظمة تصريف المياه.
- المواد المستخدمة للسقف (القوباء، العزل، العوازل).
- مواقع الفتحات مثل النوافذ السقفية، المداخن، فتحات التهوية.
- هيكل السقف (كالعوارض، الدعائم، الجمالونات).
- تفاصيل العزل المائي والعزل الحراري.
10.رسم الهيكل كما بُني فعليًا (As-Built Drawings)
- الحالة النهائية للمبنى بعد التشييد (مع أية تغييرات حصلت أثناء التنفيذ).
- أي انحرافات عن المخططات الأصلية.
- مواقع الأنظمة التي تم تركيبها فعليًا (كالكهرباء، السباكة).
- الأبعاد الحقيقية كما بُنيت، وليس كما صُممت فقط.
11.مخططات التصاريح (Permit Drawings)
- المخططات التي تُقدّم للجهات التنظيمية (البلديات، الجهات المعنية) للموافقة.
- يجب أن تتوافق مع قوانين البناء والسلامة المحلية.
- تفاصيل الإنشاء، الأبعاد، المواد، ونقاط الفحص.
- ملاحظات خاصة بالفحوصات والمراجعة من الجهات المعنية.
12.التنظيم القانوني والعقودي للرسومات
هناك نوعان مهمان من الرسومات من الناحية القانونية:
- رسومات تنظيمية (Regulatory Drawings): تضمن التزام التصميم بالكودات والقوانين المحلية، وتُستخدم للحصول على تصاريح البناء.
- رسومات عقدية (Contractual Drawings): تُدرج في العقد بين المالك والمقاول لتحديد العمل المطلوب، المواد، الجودة، والجداول الزمنية بالتفصيل.
هذه الرسومات تساهم في تقليل النزاعات لأنها توضح بوضوح ما يجب تنفيذه، وكيف، وبأي جودة، مما يجعلها مرجعًا قانونيًا أثناء التنفيذ.
فوائد مخطط معماري في دورة حياة المشروع
قبل البناء:
- تقدير التكلفة.
- تقييم التصميم.
- تحديد المواد.
- الحصول على الموافقات.
أثناء البناء:
- توجيه العمالة.
- ضبط الجودة.
- حل التعارضات.
- التأكد من مطابقة التنفيذ للمخططات.
بعد البناء:
- الصيانة والإصلاح.
- التخطيط للتوسعة.
- أرشفة المشروع.
استعن بخبرائنا في مكتب فكرة التصميم
إذا كنت ترغب في الحصول على مخطط معماري دقيق واحترافي لمشروعك، يمكن لفريقنا مساعدتك في جميع مراحل التصميم.
في شركة فكرة التصميم من مجموعة عبد الرحمن المعيبد، تقدّم خدمة رسم مخطط معماري رقمي (Drafting) ونمذجة ثلاثية الأبعاد، من خلال الاستعانة بهم، يمكن الوصول إلى خبرات عالية في التصميم الرقمي والأدوات الحديثة مع تقليل التكاليف التشغيلية والتدريبية.
- خدمات احترافية في إعداد جميع أنواع المخططات المعمارية سواءً التصميم المعماري السكني،التصميم المعماري الإداري والتصميم المعماري التجاري.
- نستخدم أحدث برامج التصميم والمعايير العالمية لضمان تنفيذ مشاريعكم بأعلى درجات الدقة والاحترافية.
- تتضمن مخططات معمارية، إنشائية، كهربائية، صحية مع تصميم للواجهات الخارجية والسور.
- مرونة في حجم العمل: يمكن زيادة أو تقليل موارد التخطيط المعماري حسب حجم المشروع واحتياجاته.
الخلاصة
رسم مخطط معماري تفصيلي ضروري لدقة التنفيذ والتخطيط الفعّال.
- بدون هذه الرسومات، قد يحدث الكثير من سوء التفاهم، الأخطاء، وإعادة العمل، مما يؤدي إلى تأخيرات وتكاليف إضافية.
- الرسومات توفر “خريطة طريق” لجميع الأطراف أثناء تنفيذ المشروع، وهذا يساعد في توحيد الرؤية وضمان تنفيذ متسق وآمن.
- من المهم جدًا أن تكون الرسومات متوافقة مع الأنظمة القانونية والعقدية لتفادي المشاكل التنظيمية.
وفي النهاية، تعتبر هذه الرسومات من الضروريات لأي مشروع بناء ناجح لأنها تجمع بين الجانب الفني، التنظيمي، والتعاقدي في وثيقة واحدة سهلة المرجع.
